가스터빈(Gas Turbine)에서 배출되는 고온의 배기가스(Exhaust Gas)의 열(Heat)을 회수(Recovery) 해서 물을 데워 증기(Steam)를 생성하며, 생성된 스팀은 배관을 통해 스팀터빈(Steam Turbine)으로 보내는 설비로서, 높은 압력을 가진 증기의 힘으로 스팀터빈의 날개를 회전시키고 이 운동에너지로 전기 생산.
고온의 배기가스를(Exhaust Gas) 재활용함으로 생산성(출력)과 효율성 , 또 자원 재사용에 따라 원가절감.

복합화력발전, 열병합발전 등에 사용되는 배열회수보일러가 가동정지기간 동안 내부 온도와 습기에 의해 핀 튜브(FinnedTube) 외면에 전체적으로 부식현상 발생.

- 가스터빈 을 운전하여 1차 발전을 한 후 배출되는 620℃ 가량의 고온의 배기가스를 배열회수보일로 에서 회수를 하는데 이를 위해 배열회수보일러 에는 수천개의 핀 튜브 사용.
- 연소가스를 가열하는 표면인 핀 튜브 외면이 온도저하 및 외부 습기의 유입에 의하여 전체적으로 부식.

핀 튜브 표면에 발생 된 녹은 핀 사이의 공간을 막아 열전도율을 저하시켜 열흡수율이 감소하게 되며, 결국 배열회수보일러의 효율이 저하되며 수명을 단축시키는 결과.

- 이러한 부식을 방지하기 위한 수단으로서, 정기기간 동안 핀 튜브 내면은 순수와 약품처리를 통해 습식보존 하고,외면은 잠열이나 열풍기 등의 열공급장치를 이용하여 내부 온도를 유지하는 방법, 외부공 기의 먼지와 수분을 제거하는필터를 공기 유입부에 설치하여 제한적인 부식진행 억제하는 방법, 또는 외부공기의 유입을 막기 위해서 굴뚝에 댐퍼를설치 하여 빗물유입이나 외부공기 유입 등의 외부의 수분 또는 부식인자들의 유입을 차단하는 방법 등 보편적으로 제한적인 부식방지책이 실시되고 있음.
- 그러나 정지기간이 길어지면 외부로부터의 수분 유입은 불가피한 상황이고 필터의 처리용량과 성능 또한 한계가 있기 때문에 효과적으로 부식을 방지하기에는 어려운 현실.

복합화력 발전소 등은 전력부하의 증감에 신속하게 대응하기 위하여 하절기 및 동절기의 전력공급의 변화로 장단기에 걸친 발전 정지 불가피, 특히 복합화력 발전의 경우에는 운용 특성상 단기, 정기적인 가동정지가 가장 빈번 하게 발생.

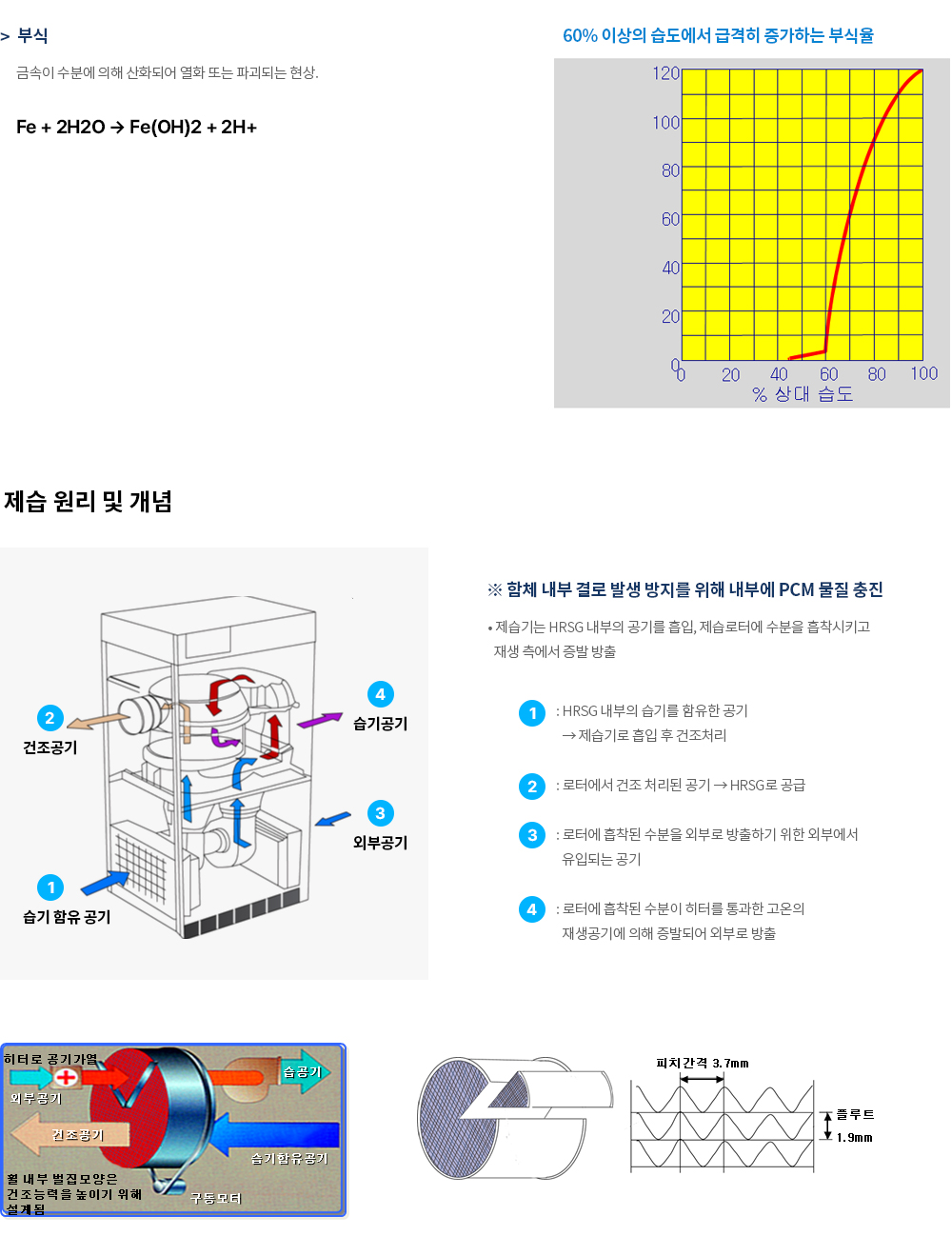

- 발전소 가동정지시 설비를 효과적인 보전하기 위한 대책의 일환으로 건조공기(dry air)를 공급함으로 설비의 최적성능을 유지하여 성능열화를 최소화하고 설비의 신속 한 재가동이 가능하도록 하는 시스템이 필요.

배열회수보일러(HRSG)의 부식방지시스템에 관한 것으로서, 더욱 상세하게는 복합화력발전에 사용되는 배열회수보일러가 가동정지기간 동안 내부 온도와 습기에 의해 핀 튜브(Finned Tube) 외면에 발생 하는 부식현상을 방지할 수 있도록 한 부식방지에 관한 목적

배열회수보일러 부 식방지시스템의 구성은 배열회수보일러 내부에 설치되어 배열회수보일러 내부의 습도변화에 따른 부식전류 및 전위 변화를 측정하여 결과신호를 출력하는 부식센서와, 배열회수보일러 내부의 상대습도를 측정하여 적정 부식 방지 목적.

배열회수보일러(HRSG)의 부식방지시스템에 관한 것으로서, 더욱 상세하게는 복합화력발전에 사용되는 배열회수보일러가 가동정지기간 동안 내부 온도와 습기에 의해 핀 튜브(Finned Tube) 외면에 부식 이 발생하는 것을 방지.

아파트 등 대규모 밀집 주거지역에 위치한 열 공급원으로 복합화력발전소는 가스터빈과, 저,중,고압 증발기가 형성된 배열회수보일러, 증기터빈을 포함하여 구성. 발전방식은 가스터빈을 운전하여 1 차 발전을 한 후 배출된 620℃ 가량의 고온의 배기가스를 배열 회수 보일로 에서 회수.
열을 이용하여 가스터빈 발전에 적합한 증기를 생산 발전함으로 열효율 높이는 방식으로 열회수를 위하여 배열회수보일러에서 수천개의 핀 튜브 사용.
복합화력 발전소는 전력부하의 증감에 신속하게 대응하기 위해 하절기 및 동절기의 전력공급의 변화로 장단기에 걸친 발전정지.
복합화력 발전의 운용 특성상 단기 정기가 가장 빈번 하게 발생하는데 발전 설비에 부식 발생.

정지 시 부식이 가장 심한 설비는 배열회수보일러로 연소가스를 가열하는 표면인 핀 튜브 외면이 온도 저하 및 외부 습기의 유입에 의하여 전체적으로 부식.
핀 튜브 표면에 발생 된 녹은 핀 사이의 공간을 막아 열전도율을 저하시켜 열흡수율이 감소하게 되어 배열회수보일러의 효율이 저하돼 수명 단축.
부식 방지를 위한 수단으로, 정기기간 동안 핀 튜브 내면은 순수와 약품처리를 통해 습식 보존, 외면은 잠열이나 열풍기 등 열공급장치를 이용하여 내부 온도 유지, 외부 공 기의 먼지와 수분을 제거하는 필터를 공기 유입부에 설치하여 제한적인 부식진행 억제, 또는 외부공기의 유입을 막기 위해 굴뚝에 댐퍼를 설치하여 빗물유입이나 외부공기 유입 등의 외부의 수분 또는 부식인자들의 유입 차단 등의 제한적인 부식방지책 실시.
그러나 정기기간이 길어지면 외부로부터의 수분 유입은 불가피한 상황이고 필터의 처리용량과 성능 또한 한계가 있기 때문에 효과적으로 부식을 방지할 수 없음.

기술적 과제로 문제점을 해결하여 복합화력발전소 정지시 설비를 효과적인 보전하기 위한 대책으로, 부식에 취약한 배열회수보일러 노(furnace) 내부의 부식 정도를 상시 점검하고 필요시 건조공기(dry air)를 공급함으로 설비의 최적성능을 유지하여 성능열화를 최소화하고 설비의 신속 한 재가동이 가능하도록 하는 시스템을 제공하는 방식으로 임대.랜탈 수행.
